Tegneværktøj

Forfatter: Henrik Larsen, Rene Giovanni

Hvad er tegneværktøjet?

Tegneværktøjet gør det muligt at tegne forskellige objekter direkte på kortet. Du kan tegne linjer, arealer, rektangler, cirkler, punkter og tekstkommentarer.

Vidi-menuen - tegneværktøjer

Godt at vide

Tegninger vil også fremgå på PDF-print, så du kan dokumentere dine markeringer og noter.

Vigtigt: Tegneværktøj ≠ Måleværktøj

Vidi har to forskellige tegneværktøjer:

• Tegneværktøjet (i Vidi-menuen til venstre) – til generel tegning på kortet
• Måleværktøjet (i værktøjslinjen til højre) – til målinger med automatisk beregning

Disse værktøjer er ikke kompatible. Du kan kun ændre eller slette objekter i det værktøj, hvor de blev oprettet.

Læs mere om måleværktøjet →

Aktiver tegneværktøjet

1. Klik på tegneværktøj-ikonet i Vidi-menuen
2. Værktøjet aktiveres og tegneværktøjer vises

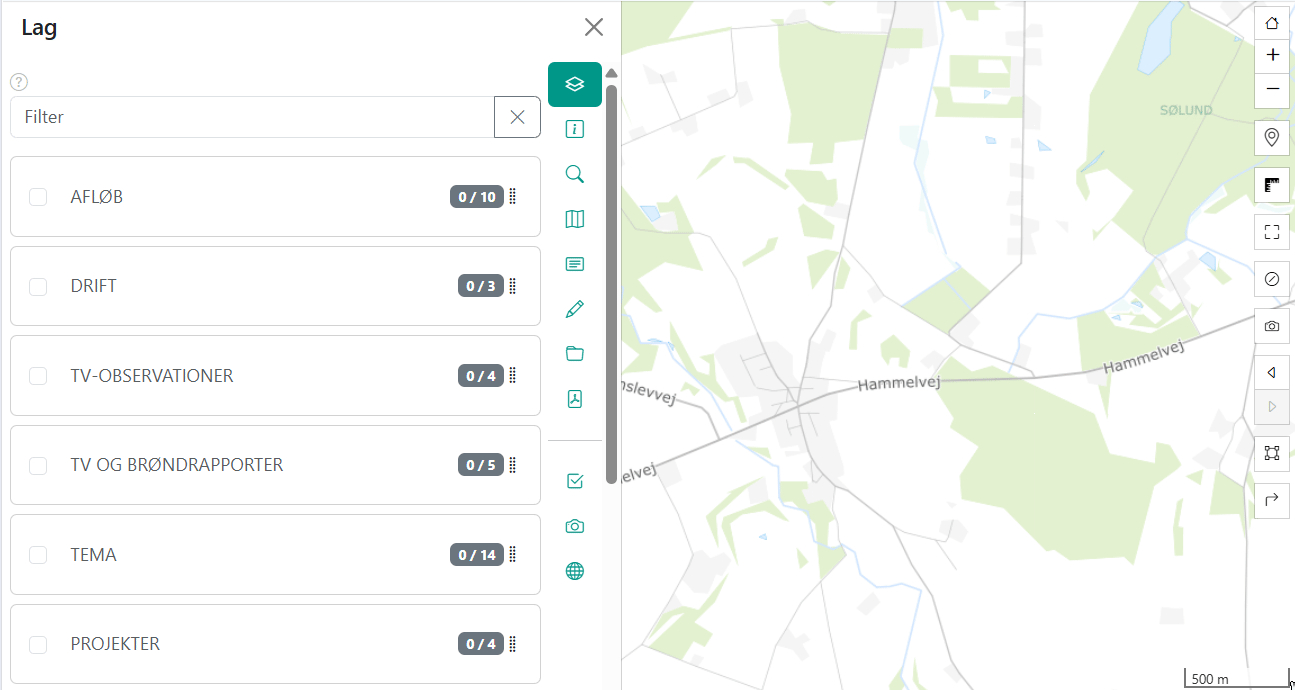

Tegneværktøjet

3. Vælg herefter det tegneværktøj, du ønsker at bruge.

De forskellige tegneværktøjer

Tegn elementer

Linjer

Tegn linjer med flere mellempunkter:

1. Klik på linje-ikonet
2. Klik et sted i kortet for at starte linjen
3. Tilføj knudepunkt ved at klikke på den afdæmpede hvide kasse mellem allerede eksisterende knudepunkter
4. Brug Slet sidste punkt hvis du laver en fejl
5. Klik på “Afslut” eller klik på det sidst tilføjede punkt for at afslutte

Tegn linje

Arealer/Flader (polygoner)

Tegn lukkede polygoner:

1. Klik på polygon-ikonet
2. Klik et sted i kortet for at starte fladen
3. Tilføj knudepunkt ved at klikke på den afdæmpede hvide kasse mellem allerede eksisterende knudepunkter
4. Brug Slet sidste punkt hvis du laver en fejl
5. Klik på det første punkt for at afslutte og lukke polygonen

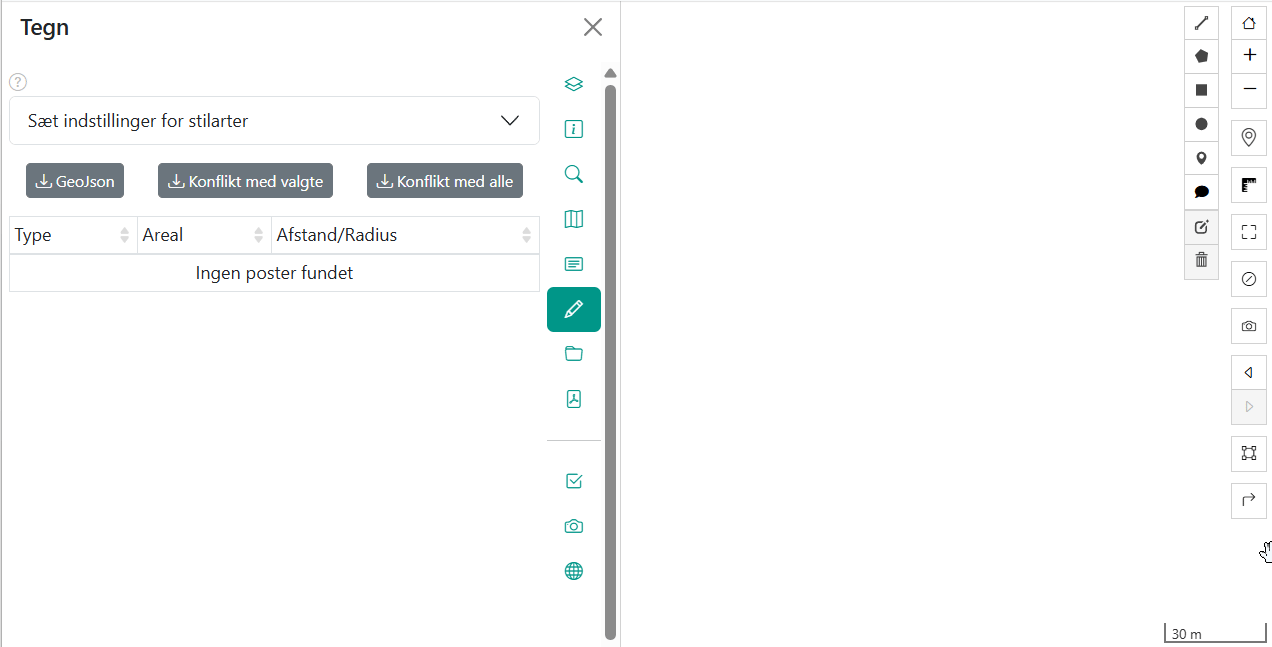

Tegn flade

Rektangel

Tegn et rektangel:

1. Klik på rektangel-ikonet
2. Klik og træk et sted i kortet for at tegne rektanglet
3. Slip for at afslutte

Tegn rektangel

Cirkel

Tegn en cirkel:

1. Klik på cirkel-ikonet
2. Klik og træk et sted i kortet for at tegne cirklen
3. Slip for at afslutte

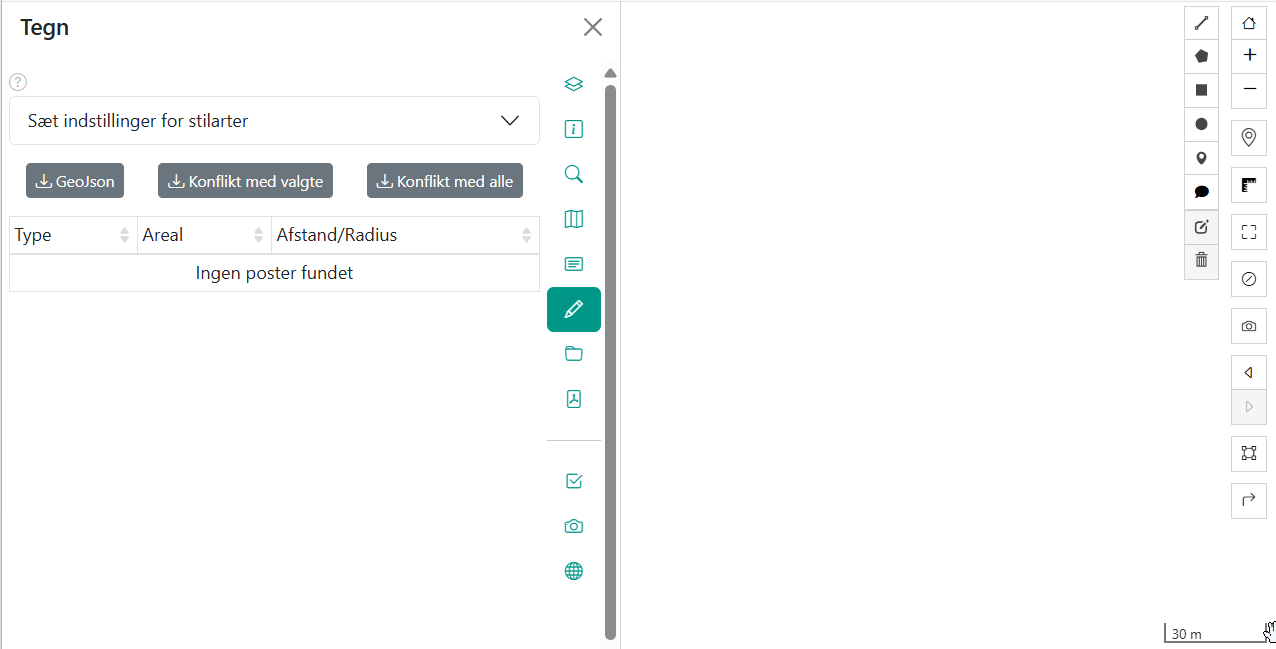

Tegn cirkel

Punkt/Markør

Placer en markør på kortet:

1. Klik på punkt-ikonet
2. Klik et sted i kortet for at placere punktet

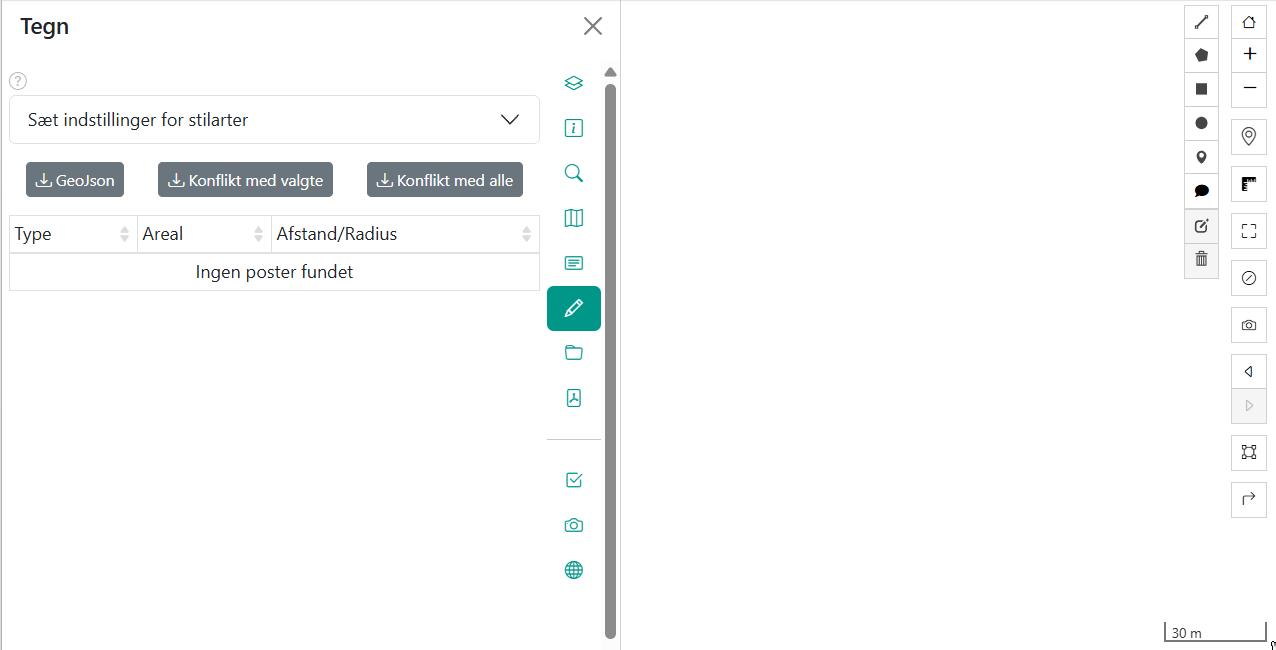

Tegn markør

Kommentar

Tilføj kommentarer direkte på kortet:

1. Klik på talebobel-ikonet
2. Klik et sted i kortet hvor teksten skal placeres
3. Indtast tekst i dialogboksen
4. Klik OK

Indsæt kommentar

Nyttigt

Brug annotationer til at:

• Markere vigtige områder
• Tilføje noter til kolleger
• Dokumentere observationer i felten

Ændre objekter

Du kan redigere eksisterende tegninger:

1. Klik på rediger tegning-ikonet
2. Knudepunkter fremhæves (hvide kasser)
3. Klik og træk på knudepunkter for at flytte dem
4. Klik på “Gem” for at gemme ændringer
5. Klik på “Fortryd” for at annullere alle ændringer

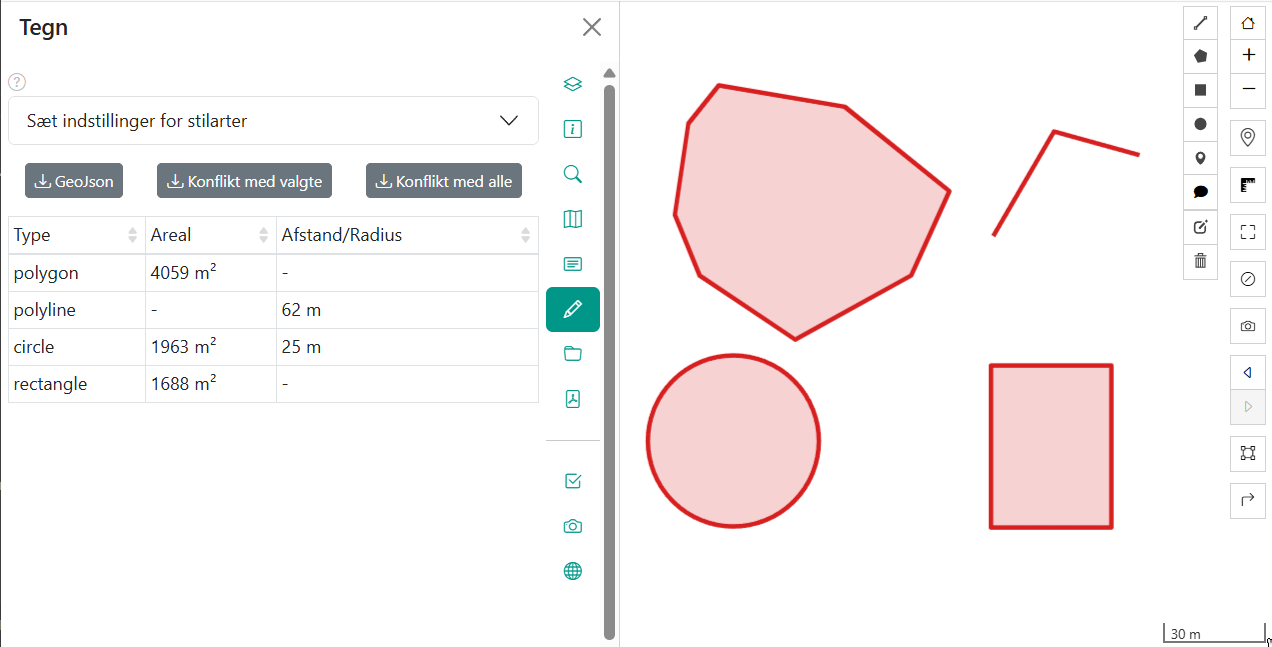

Rediger objekt

Bemærk

Det kan i nogle tilfælde være lidt vanskeligt at ramme linjer helt præcist, når der skal ændres stilart. Det kan derfor kræve, at du flytter musen et par gange, før du rammer rigtigt.

Slet objekt(er)

Du kan slette tegninger individuelt eller alle på én gang:

1. Klik på skraldespands-ikonet
2. Vælg et element der skal fjernes
3. Klik på “Gem” for at bekræfte sletningen
4. For at fjerne alle objekter trykkes der på Slet alle
5. Klik på “Fortryd” for at annullere

Vigtigt

Hvis du klikker “Slet alle”, slettes alle tegninger øjeblikkeligt uden bekræftelse. Denne handling kan ikke fortrydes.

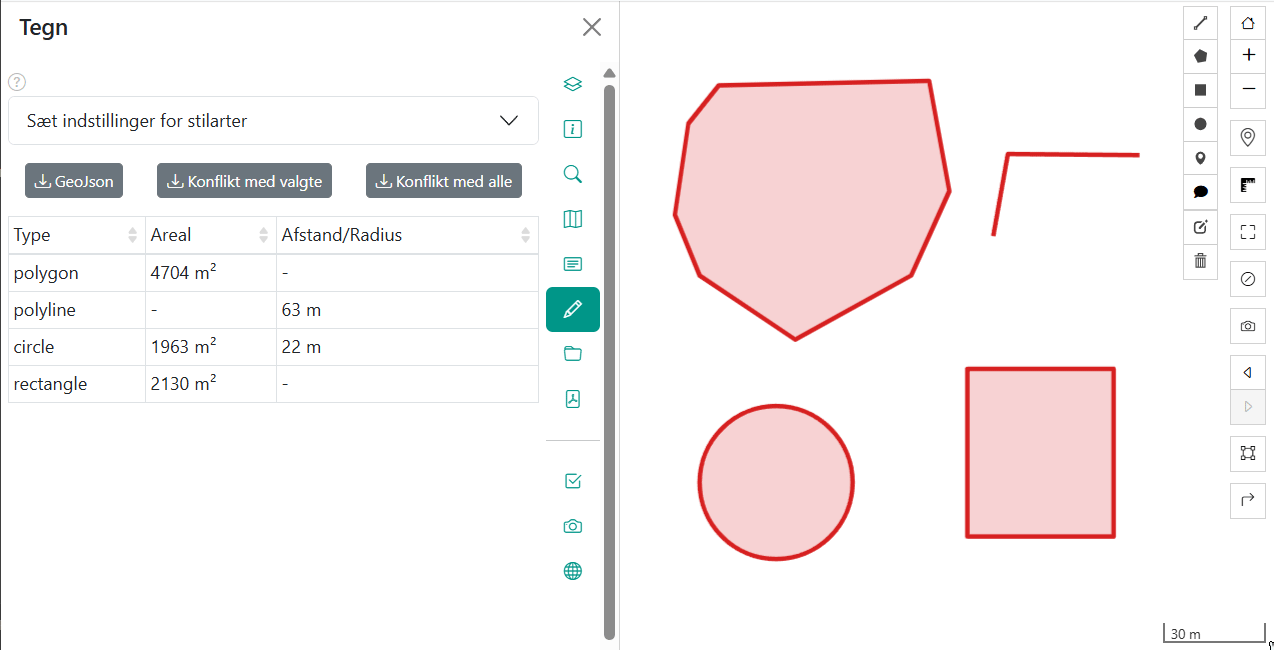

Rediger objekt

Stilarter

Du kan tilpasse hvordan dine tegninger ser ud. Det er muligt at tilpasse følgende:

For linjer kan du definere:

• Farve
• Type
• Tykkelse
  • X-tynd
  • Tynd
  • Medium
  • Tyk
  • X-tyk
• Afslutning
  • Flad
  • Rund
• Endepunkt:
  • Ingen
  • Pilehoved
  • Stop
  • Firkant
  • Punkt

Hvis Endepunkt er valgt som andet end Ingen, har du også mulighed for at vælge:

• Endestørrelse
  • X-lille
  • Lille
  • Medium
  • Stor
  • X-Stor
• Ender hvor
  • Slutning
  • Start
  • Begge

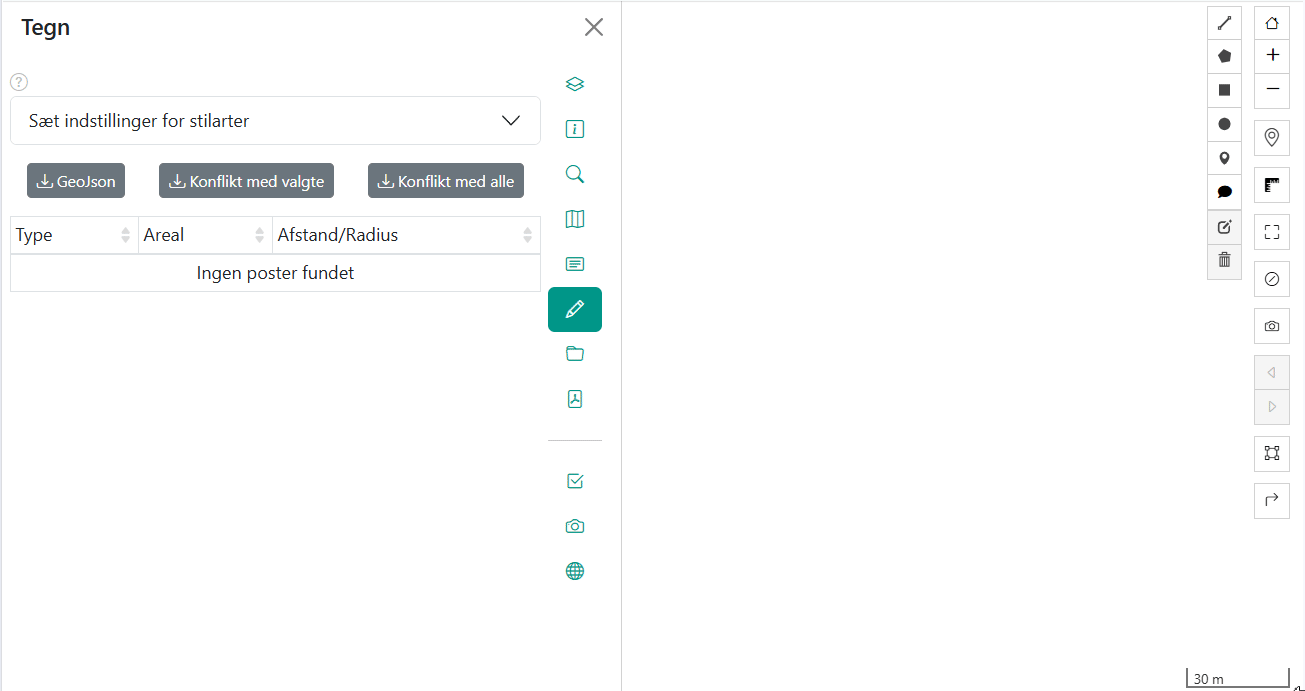

Eksempler på forskellige stilarter

Ændringer af stilarter

Det er muligt at ændre stilen på allerede tegnede elementer. Det gøres ved at afbryde tegningen. Klik derefter på elementet, hvorefter der vises en dialog med følgende valg: Anvend standard stilindstillinger til denne tegning . Klik OK for at ændre stilen på elementet.

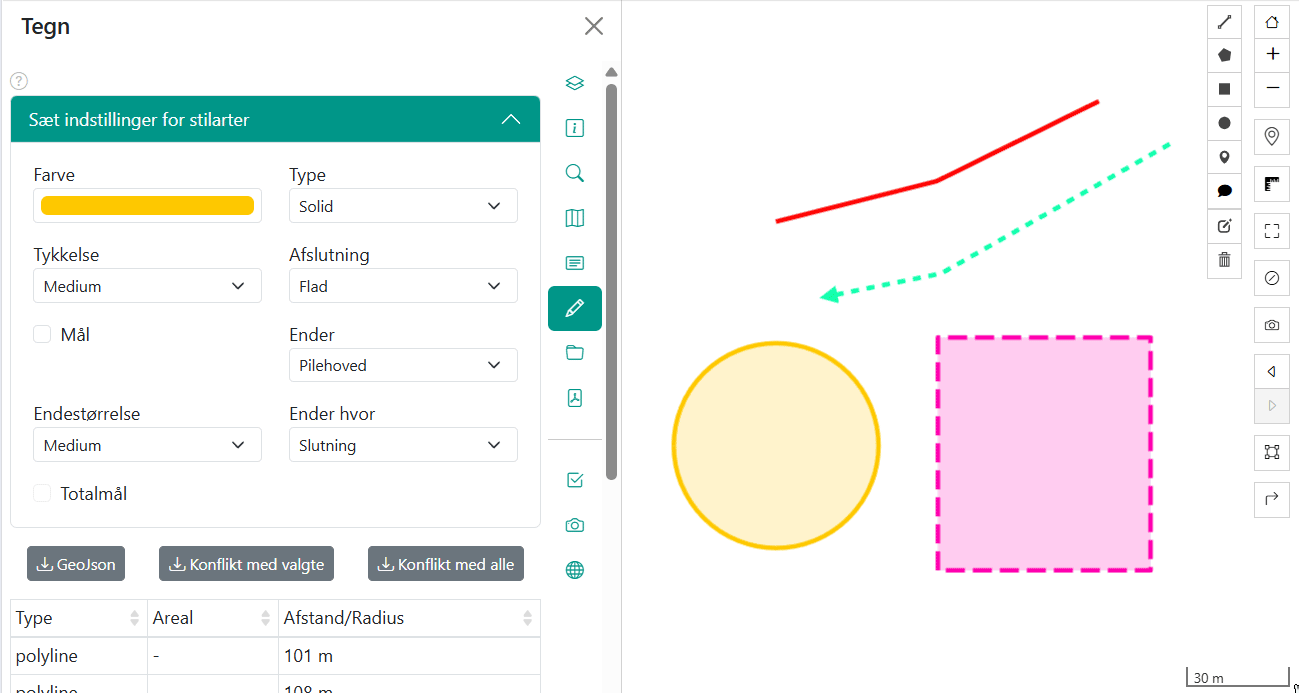

Eksempler på ændring af stilarter

Vis mål

Du kan få vist afstande og arealer ved at sætte flueben i Mål.

Afstanden vises automatisk både:

• Ved hvert segment (afstand mellem to punkter)
• Som samlet længde ved slutpunktet (kun hvis der er sat flueben i afkrydsningsfeltet Totalmål)
• Enheder vises i: Meter (m) eller kilometer (km) for korte/lange afstande

Arealet vises automatisk i passende enheder:

• Kvadratmeter (m²) for små arealer
• Kvadratkilometer (km²) og Hektar (ha) for store arealer

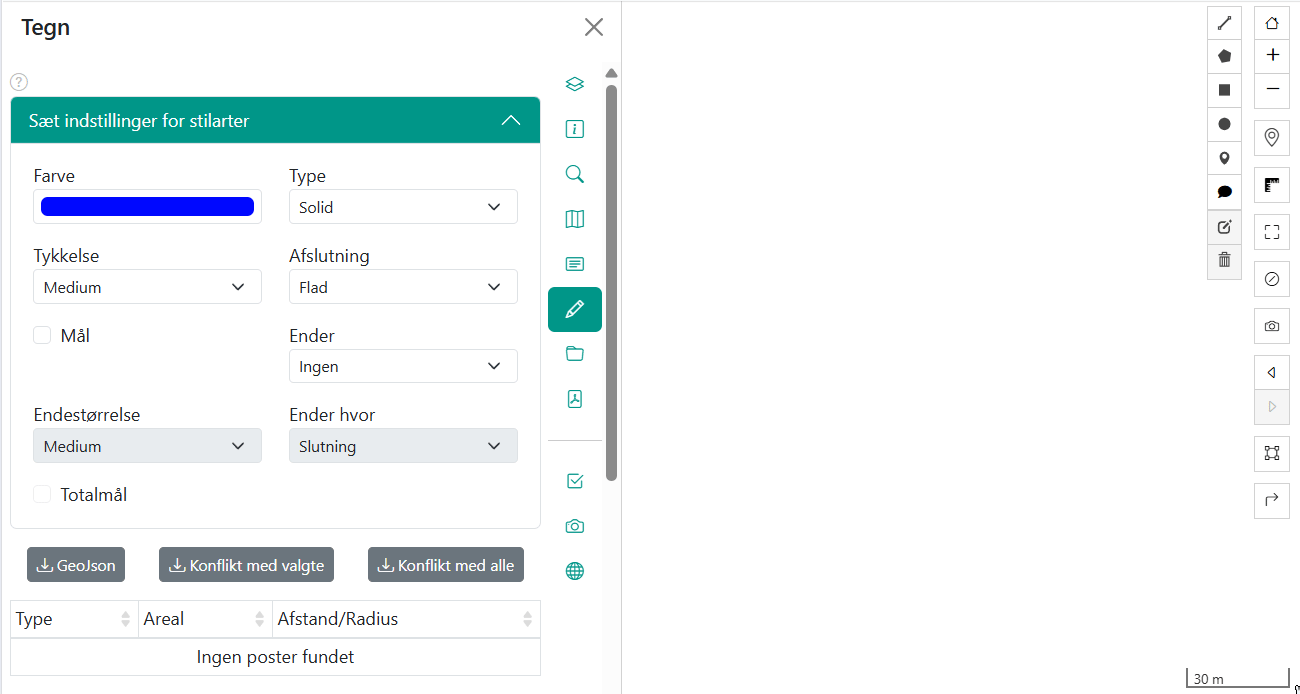

Eksempler på tilføjelse af mål og totalmål

Tip

Hvis du primært skal måle afstande, brug Måleværktøjet → i stedet.

Oversigt over tegninger

I Vidi-menuen vises en tabel over alle tegnede geometrier.

Funktioner i oversigten

• Se liste over alle tegninger
• Klik på en række for at zoome til geometrien
• Identificer hvilken type (linje, polygon, osv.)
• Se Afstand/Radius

Oversigt over tegninger

Bemærk

Hvis konfliktsøgningsudvidelsen er aktiveret, kan de tegnede objekter anvendes som input til konfliktsøgninger. Læs mere om konfliktsøgning →

Dette gøres ved at anvende knapperne Konflikt med valgte eller Konflikt med alle .

Gem tegninger i projekter

Tegninger er midlertidige og forsvinder, når du genindlæser siden, medmindre du gemmer dem i et projekt.

Gem tegninger

1. Tegn dine elementer
2. Gå til Projekter i Vidi-menuen
3. Gem projekt med et navn
4. Tegningerne gemmes sammen med projektet

Læs mere om projekter →

Print tegninger

Tegninger inkluderes automatisk, når du printer kortet:

1. Tegn dine tegninger
2. Gå til Print i menuen
3. Lav din udskrift
4. Tegningerne fremgår på PDF’en

Læs mere om print →

Snap

Konfiguration

Det er muligt at tilføje en mulighed for at slå snap til mod andre lag, f.eks. lag med jordstykker eller ledninger.

Læs mere om konfiguration af snap i GC2 (kommer snart) →

Eksportér tegninger

Det er muligt at eksportere tegninger ved at trykke på GeoJSON . Herefter downloades en GeoJSON-fil, som kan anvendes i de fleste desktop-GIS-programmer.
